Motor baudouin diesel 4M11

Seria Motor PowerKit  4M11



Gama de motoare produse de compania Moteurs Baudouin la cea mai bună calitate, fiabilitate si durabilitate. Peste 100 de ani de cercetare si dezvoltare au condus la obtinerea unor motoare performante si cu caracteristici tehnice speciale.



Design optimizat

Mentenanța ușoară, rapidă și cu costuri eficiente este o cerință imperativă în industrie. Pe lângă acestea, motoarele Baudouin includ în designul produselor și experiența în design a motoarelor marine.

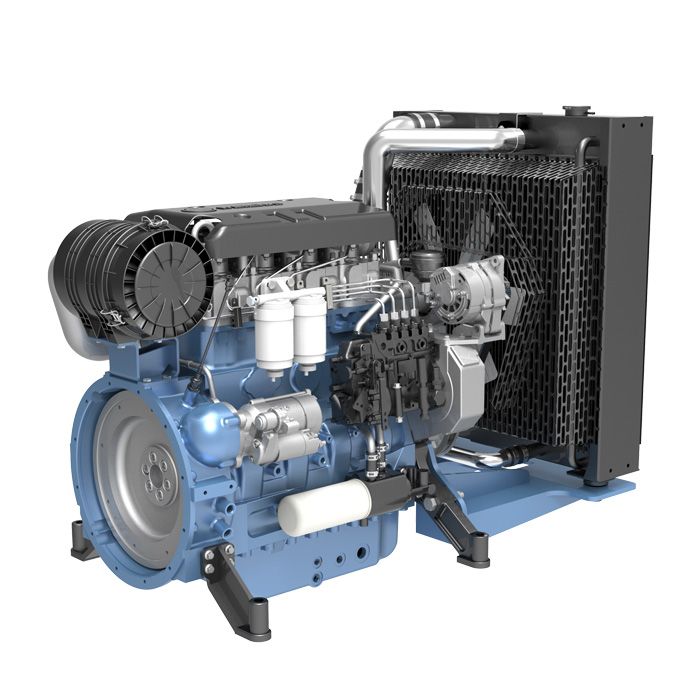

Motorul 4M11

72 - 110 kVA ESP @ 50 Hz

• Motor diesel de 4.5 litri cu 4 cilindri
• Turbocompresor sau turbocompresor și răcire aer-aer
• Regulator  electronic standard



Specificatii generale



• Diametru interior & cursa (mm): 105x130 mm
• Cilindree :  4.5 L
• Nr. cilindrii : 4
• Factor de compresie : 18:1
• Sistem combustibil : Pompa mecanica
• Regulator : Mecanic/Electronic
• Aspiratie : T/TA



Dimensiuni si greutate

	T	TA
Lungime	1415 mm	1415 mm
Latime	797 mm	797 mm
Inaltime	1041 mm	1091 mm
Greutate	650 kg	700 kg



Echipament standard



Motor

• Structura din fontă
• Arbore cotit din o singură bucată
• Capete cilindrice distincte din fontă și garnituri moi
• Pistoane din aliaj de aluminiu cu răcire cu ulei



Sistem de racire

• Radiatorul și furtunurile sunt furnizate separat
• Sistem controlat termostatic cu pompă de răcire cu curea și ventilator



Sistem de ungere

• Plăci de ulei de capacitate mare cu fund plat (10 L)
• Filtru de ulei lubrifiant cu debit total
• Design special conector pentru încălzitor de ulei și pompa de ulei extractoare



Sistem combustibil

• Pompă tip P de injecție a combustibilului și injector pentru o presiune mai mare de injecție
• Filtru duplex pentru o eficiență mai bună



Sistemul de admisie și evacuare a aerului

• Turbocompresor superior optimizat pentru aplicații set generator
• Filtru de aer special montat în spate, cu indicator de restricționare
• Sisteme de insonorizare de înaltă performanță ca standard
• Inel de protecție a galeriei de evacuare din oțel inoxidabil pentru izolarea termică



Sistem  electric

• Motoare cu demaror electric 24V si alternator de incarcare baterie
• Conector senzor standard



Volant si carcasa

• Carcasa volant SAE3 si volant 11.5”

Definitie puteri : Standard ISO 3046/1 -1995(F)

Conditii de referinta

• Temperatura ambianta : 25° C
• Presiune : 100kPa
• Umiditate relativa : 30%

Combustibil

• Densitate relativa : 0.840kg/L
• Putere calorica inferioara: 42 700 kJ/kg
• Tolerante consum : ± 5 %

Ulei

• Tip recomandat : CF 15W/40



Puteri motor si generator

Turatie motor	Putere iesire		Putere generator (ESP)	Turatie motor	Putere iesire		Putere generator (ESP)
	Prime(PRP)	Standby(ESP)			Prime(PRP)	Standby(ESP)
(rpm)	kWm	kWm	kWe/kVA	(rpm)	kWm	kWm	kWe/kVA
1500	60	66	57/72	1800	85	93	83/103
1500	74	81	70/88	1800	108	118	100/124
1500	98	108	88/110
