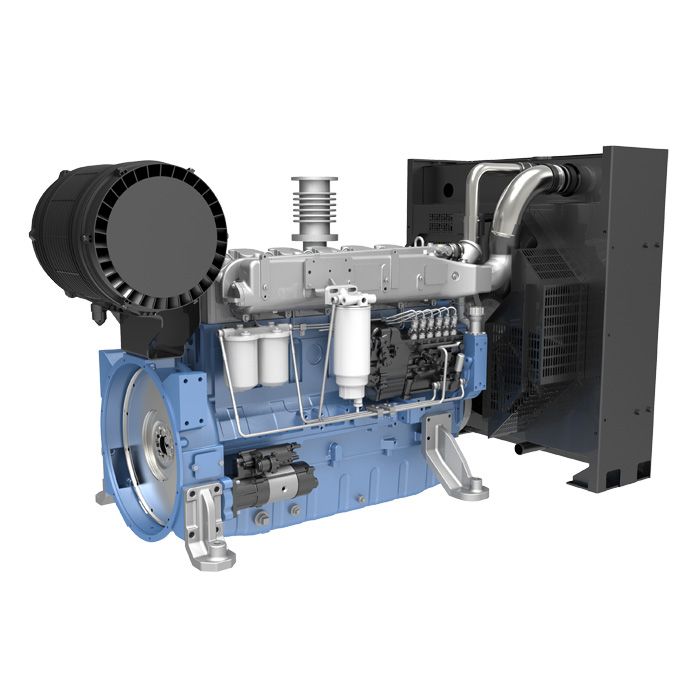

Motor baudouin diesel 6M16

Seria Motor PowerKit  6M16



Gama de motoare produse de compania Moteurs Baudouin la cea mai bună calitate, fiabilitate si durabilitate. Peste 100 de ani de cercetare si dezvoltare au condus la obtinerea unor motoare performante si cu caracteristici tehnice speciale.



Design optimizat

Mentenanța ușoară, rapidă și cu costuri eficiente este o cerință imperativă în industrie. Pe lângă acestea, motoarele Baudouin includ în designul produselor și experiența în design a motoarelor marine.



Motorul 6M16

220 - 330 kVA ESP @ 50 Hz

• Motor diesel de 9,7 litri cu 6 cilindri
• Turbocompresor și răcire aer-aer
• Regulator  electronic standard



Specificatii generale



Diametru interior & cursa (mm): 126x130 mm
Cilindree :  9.726 L
Nr. cilindrii : 6
Factor de compresie : 17:1
Sistem combustibil : Pompa mecanica
Regulator : Mecanic/Electronic
Aspiratie : TA



Dimensiuni si greutate

                           TA
Lungime          2088 mm
Latime             1041 mm
Inaltime           1257 mm
Greutate            1025 kg



Echipament standard



Motor

• Structura din fontă
• Arbore cotit din o singură bucată
• Capete cilindrice distincte din fontă și garnituri moi
• Pistoane din aliaj de aluminiu cu răcire cu ulei



Sistem de racire

• Radiatorul și furtunurile sunt furnizate separat
• Sistem controlat termostatic cu pompă de răcire cu curea și ventilator



Sistem de ungere

• Plăci de ulei de capacitate mare cu fund plat (24 L)
• Filtru de ulei lubrifiant cu debit total
• Design special conector pentru încălzitor de ulei și pompa de ulei extractoare



Sistem combustibil

• Pompă tip P de injecție a combustibilului și injector pentru o presiune mai mare de injecție
• Filtru duplex pentru o eficiență mai bună



Sistemul de admisie și evacuare a aerului

• Turbocompresorul cu poziția de mijloc și turboreactorul inferior optimizat pentru aplicații industriale
• Filtru de aer special montat în spate, cu indicator de restricționare
• Clemă puternică pentru conectarea țevilor
• Inel de protecție a galeriei de evacuare din oțel inoxidabil pentru izolarea termică



Sistem  electric

• Motoare cu demaror electric 24V si alternator de incarcare baterie


Volant si carcasa

• Carcasa volant SAE1 si volant 11.5” /14''

Definitie puteri : Standard ISO 3046/1 -1995(F)

Conditii de referinta

• Temperatura ambianta : 25° C
• Presiune : 100kPa
• Umiditate relativa : 30%

Combustibil

• Densitate relativa : 0.840kg/L
• Putere calorica inferioara: 42 700 kJ/kg
• Tolerante consum : ± 5 %

Ulei

• Tip recomandat : CF 15W/40



Puteri motor si generator

Turatie motor	Putere iesire		Putere generator (ESP)	Turatie motor	Putere iesire		Putere generator (ESP)
	Prime(PRP)	Standby(ESP)			Prime(PRP)	Standby(ESP)
(rpm)	kWm	kWm	kWe/kVA	(rpm)	kWm	kWm	kWe/kVA
1500	182	200	176/220	1800	216	238	200/250
1500	216	238	200/250	1800	240	264	220/275
1500 1500	240 291	264 320	220/275 264/330	1800 1800	262 327	288 360	250/320 300/385
